Ce verific în plus la o clădire nZEB sau pasivă

Termoscanarea

Termoscanarea face vizibile pierderile de căldură pe care ochiul nu le vede: punțile termice și zonele prost izolate.

Ce este

Termoscanarea (termografia) folosește o cameră cu infraroșu care arată temperatura suprafețelor. Zonele mai reci ale anvelopei apar pe imagine în alte culori decât restul.

Ce verific

Diferențele de temperatură pe suprafața aceluiași element. Dacă pe același perete o zonă este mult mai rece decât restul, acolo este o punte termică de remediat. Valorile maxime admise pentru aceste diferențe sunt stabilite prin normele în vigoare.

Când se face

În climatul nostru, de obicei începând cu luna octombrie, când temperaturile exterioare scad sub 5 °C. Diferența dintre interior și exterior trebuie să fie suficient de mare pentru ca punțile termice să se vadă clar.

Ce se întâmplă dacă nu se verifică

Punțile termice rămân nedescoperite. Urmează un consum mai mare al sistemelor de încălzire și răcire, condens pe zonele reci sau chiar mucegai.

Ce arată termogramele

Pe imagine, culorile calde înseamnă temperatură mai mare. Văzută din interior, o zonă albastră pe un perete cald e o zonă rece, adică o punte termică. Văzută din exterior, o zonă portocalie pe o fațadă rece arată că pe acolo iese căldura.

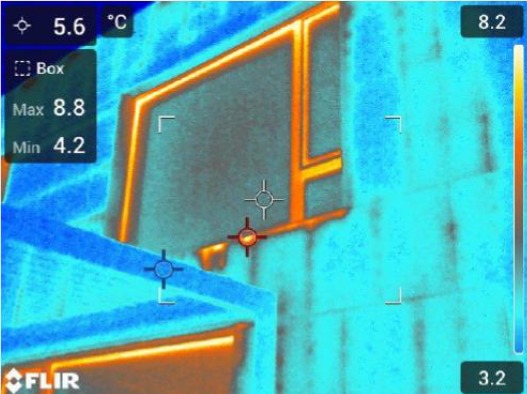

<b>Problemă găsită:</b> de la exterior, conturul ferestrei e cu 3–4 °C mai cald decât fațada. Pe la racordul tâmplăriei se pierde căldură. — **Problemă găsită:** de la exterior, conturul ferestrei e cu 3–4 °C mai cald decât fațada. Pe la racordul tâmplăriei se pierde căldură.

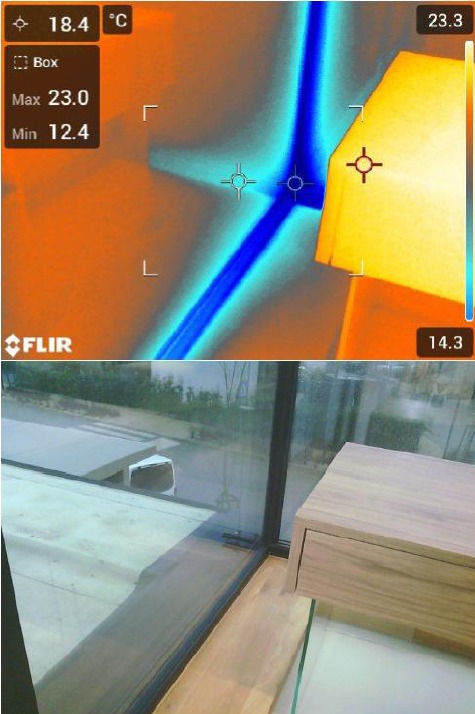

<b>Problemă găsită:</b> la colțul peretelui vitrat, suprafața coboară la 12 °C, față de 23 °C în cameră. Sus termograma, jos același loc în realitate. — **Problemă găsită:** la colțul peretelui vitrat, suprafața coboară la 12 °C, față de 23 °C în cameră. Sus termograma, jos același loc în realitate.

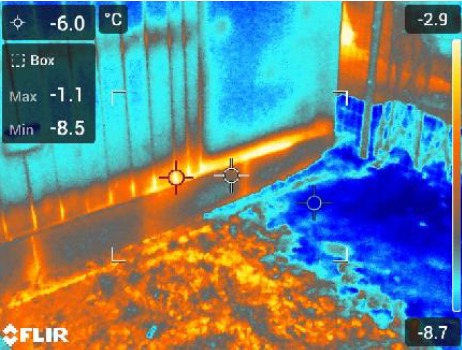

<b>Problemă găsită:</b> de la exterior, la −6 °C, linia caldă de la baza peretelui arată o punte termică la racordul cu placa. — **Problemă găsită:** de la exterior, la −6 °C, linia caldă de la baza peretelui arată o punte termică la racordul cu placa.

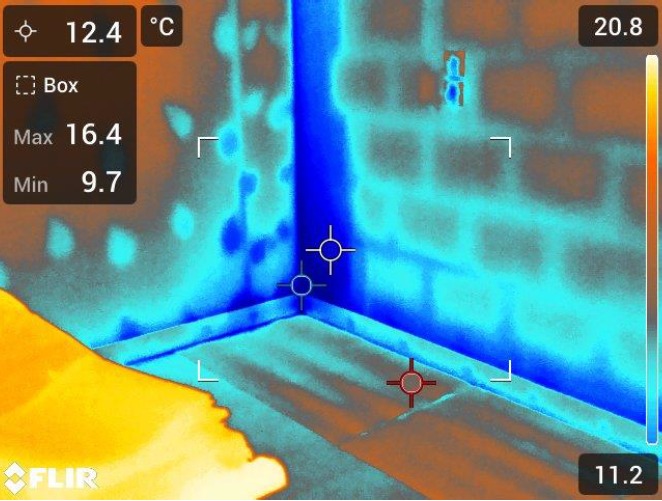

<b>Problemă găsită:</b> colț rece (sub 10 °C) și puncte reci pe perete, acolo unde izolația nu e continuă. — **Problemă găsită:** colț rece (sub 10 °C) și puncte reci pe perete, acolo unde izolația nu e continuă.

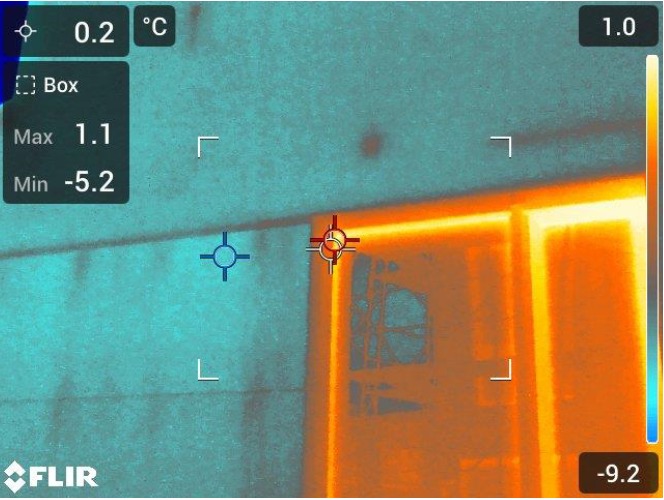

<b>Corect executat:</b> fațada are temperatură uniformă, fără pete calde. Tâmplăria apare mai caldă, ceea ce e normal pentru geam. — **Corect executat:** fațada are temperatură uniformă, fără pete calde. Tâmplăria apare mai caldă, ceea ce e normal pentru geam.

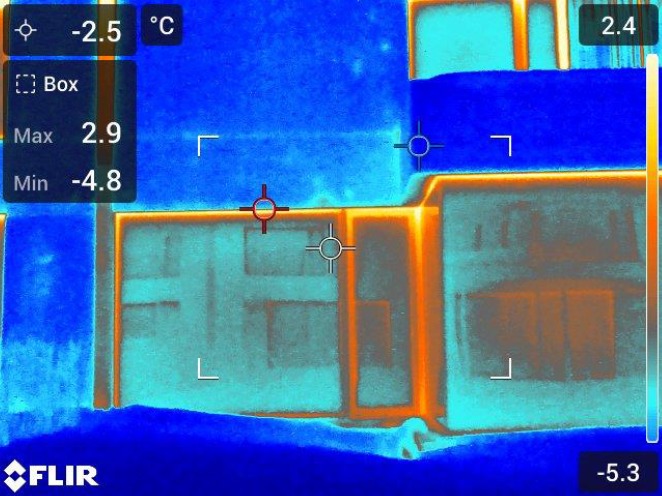

Corect executat: fațada întreagă — **Corect executat:** fațada întreagă, la −5 °C afară. Peretele e uniform albastru, fără pierderi prin izolație. Căldura se vede doar la tâmplărie, cum e normal.

Din șantier

Termoscanări făcute în timpul testului de etanșeitate, pe case nZEB din Tunari, Ilfov.

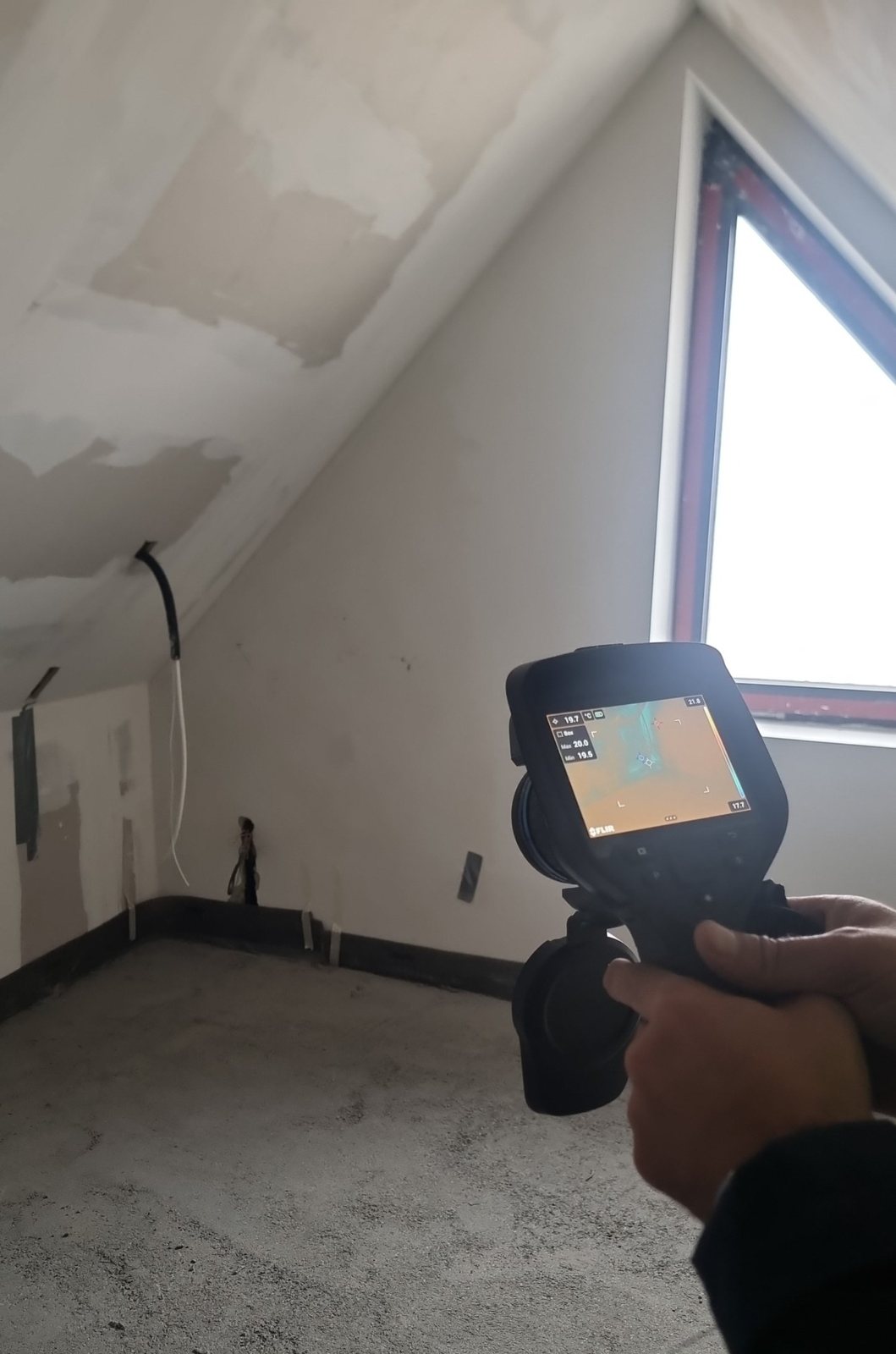

Mansardă: termoscanare la racordul dintre acoperiș, perete și fereastră.

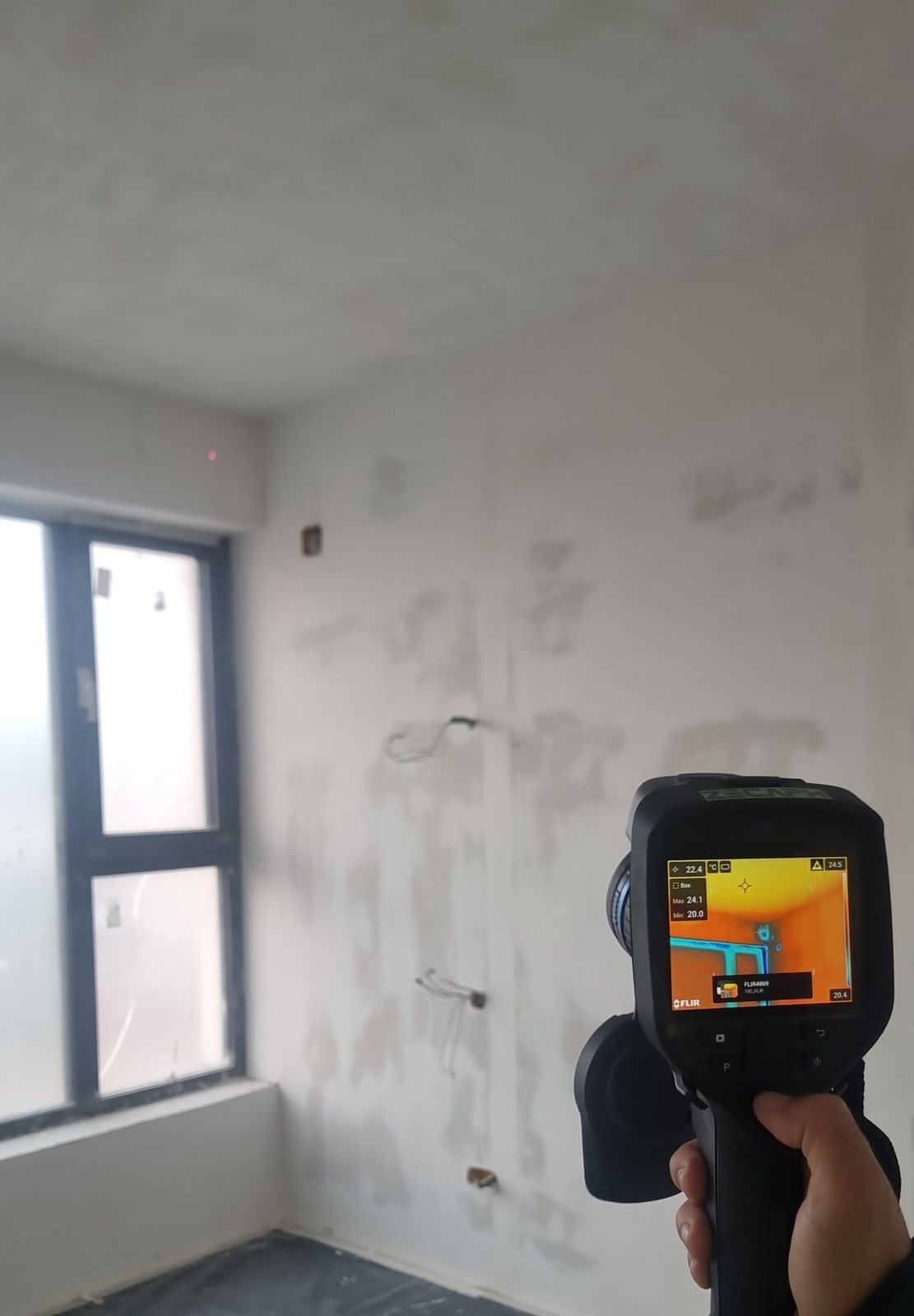

Colțul camerei și conturul ferestrei, verificate cu camera termografică.

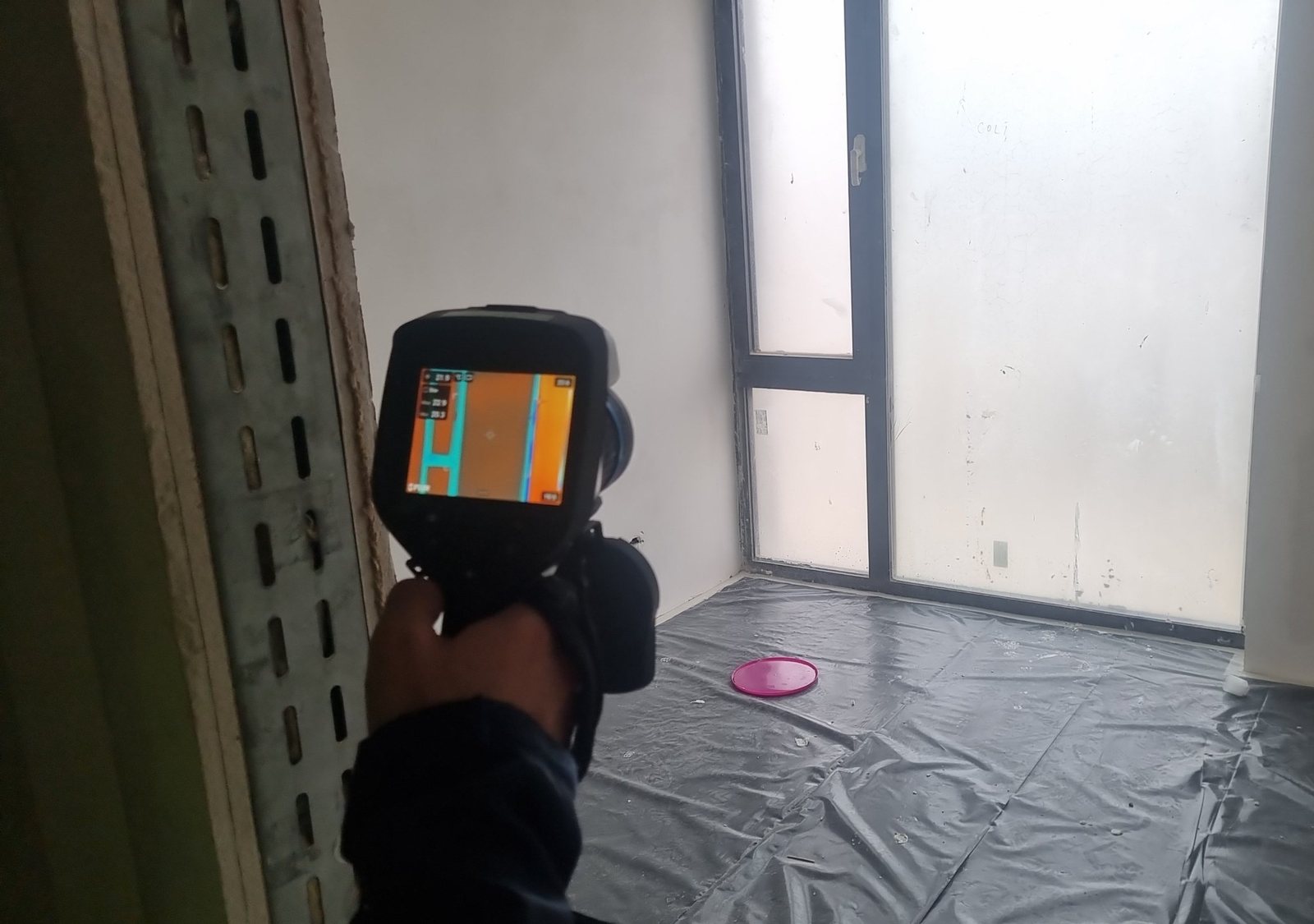

Tâmplăria verificată în timpul testului de etanșeitate: zonele reci apar în albastru.
